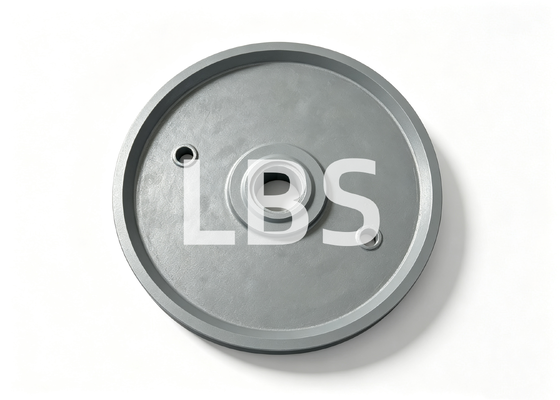

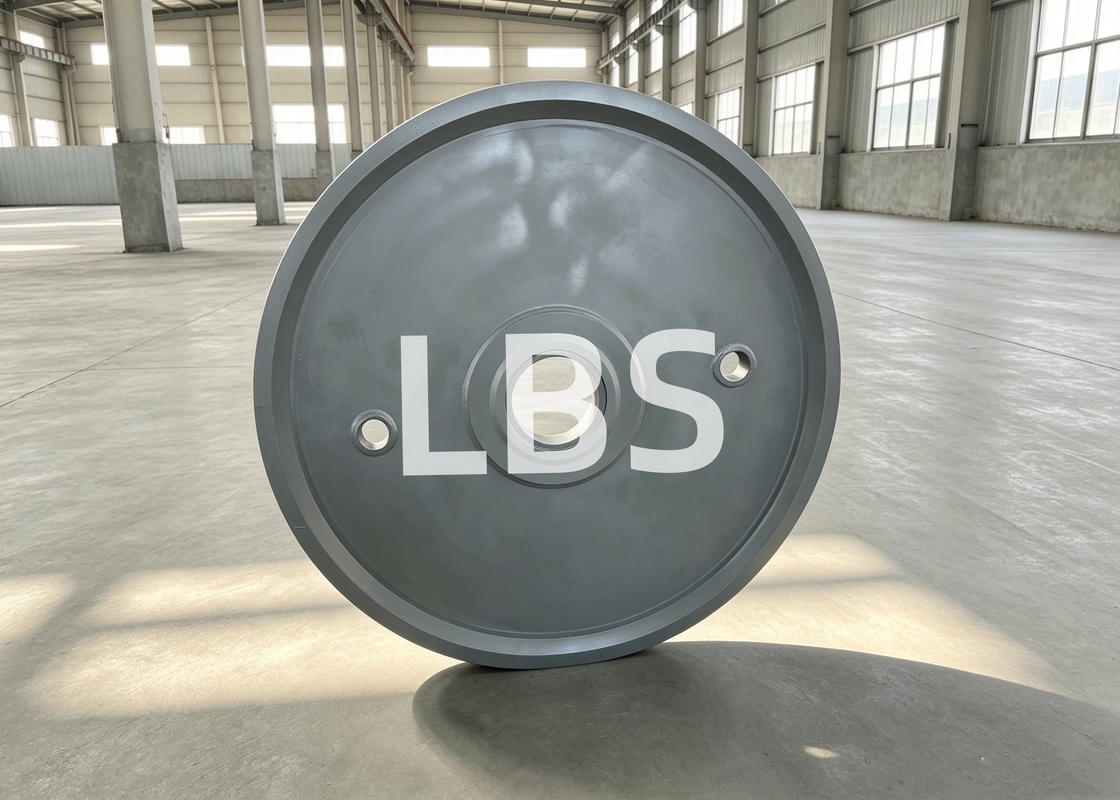

20 Ton SWL Zware Marine Kabelgeleidingspoelie 1500 mm

1. 20 Ton SWL Zware Marine Kabelgeleidingspoelie 1500 mm Beschrijving

Onze zware marine kabelgeleidingspoelie is precisie gefreesd voor offshore en maritieme lierapplicaties. Ontworpen voor Ø139,8±0,5 mm umbilical kabel, levert deze 1500 mm poelie een veilige werklast van 20 ton met een dynamische factor DAF 3. Het staat een zijwaartse kabelafbuiging van ±0,5 graden toe en weerstaat volledige impactbelastingen gedurende langere bedrijfsuren, waardoor dure umbilical kabels worden beschermd tegen knelling, wrijving en schade aan de mantel.

Deze zware marine kabelgeleidingspoelie is een volledig gefreesd kritiek onderdeel dat veelvuldig wordt ingezet in de offshore maritieme techniek en zware lier systemen. Speciaal ontworpen voor het routeren van umbilical kabels met grote diameter, dient het als een geleidingswiel om de kabelbeweging te controleren tijdens het uitrollen, terugwinnen en spannen. Gebouwd om zware offshore omgevingsomstandigheden en cyclische dynamische belastingen te weerstaan, minimaliseert de poelie extrusieslijtage, lokale spanningsconcentratie en schuring van de buitenmantel op waardevolle onderzeese umbilical kabels. Het kan 100% van de nominale werkbelasting continu gedurende meerdere uren weerstaan onder impactbelastingsscenario's, en biedt betrouwbare prestaties voor langdurige non-stop veldoperaties.

2. 20 Ton SWL Zware Marine Kabelgeleidingspoelie 1500 mm Parameter

3. 20 Ton SWL Zware Marine Kabelgeleidingspoelie 1500 mm Voordeel

1. Geoptimaliseerde kabelgroef met aangepaste sleufradius. De speciale groefcontour past perfect op het buitenoppervlak van umbilical kabels. Het verspreidt effectief de contactdruk op het oppervlak en vermindert de knijpwrijving, waardoor de risico's op scheuren en schuren van de kabelmantel aanzienlijk worden verlaagd. Een zijwaartse afbuigingstolerantie van ±0,5 graden compenseert kleine installatie-uitlijnfouten die vaak ter plaatse voorkomen.
2. Gereserveerde lagerinstallatiezitting. De poelienaaf is voorgefreesd voor de montage van lagers. Lagers moeten worden gemonteerd tijdens de assemblage ter plaatse door de klant en zijn niet inbegrepen in de leveringsomvang.
3. Twee speciale hijsgaten met afgeronde randen. Ongeveer Ø80 mm hijsgaten zijn gefreesd op het schijfoppervlak. Ronde afgeschuinde randen elimineren scherpe hoeken, waardoor het hijsen, transporteren en de installatie ter plaatse veiliger en gemakkelijker wordt.
4. Geïntegreerde eendelige stalen freesstructuur. Geen gelaste verbindingen. Uitstekende structurele stijfheid en vervormingsweerstand, stabiele prestaties onder frequente dynamische spanning en zware offshore impactbelastingen.

4. 20 Ton SWL Zware Marine Kabelgeleidingspoelie 1500 mm Typische Toepassingsgebieden

Offshore maritieme projecten, maritieme lier- en hijsapparatuur, systemen voor het leggen en terugwinnen van onderzeese umbilical kabels, zware hijsmachines, apparatuur voor kabelbehandeling op offshore platforms.
