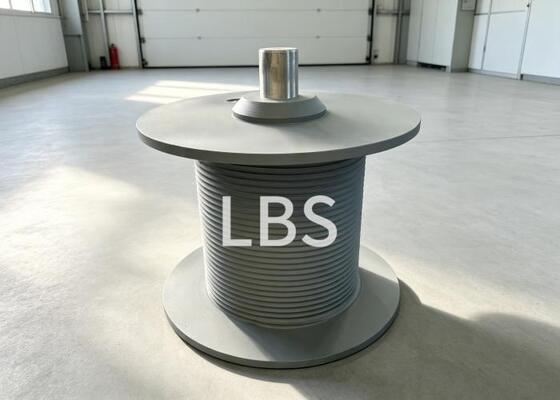

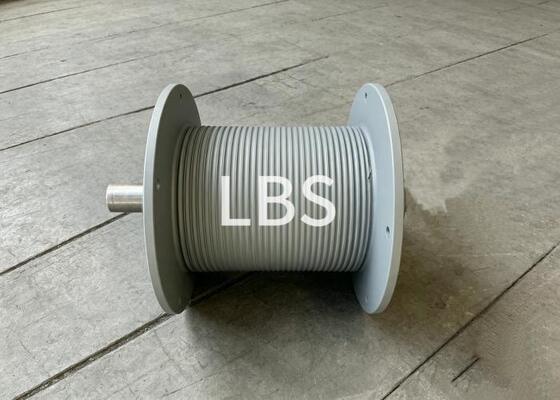

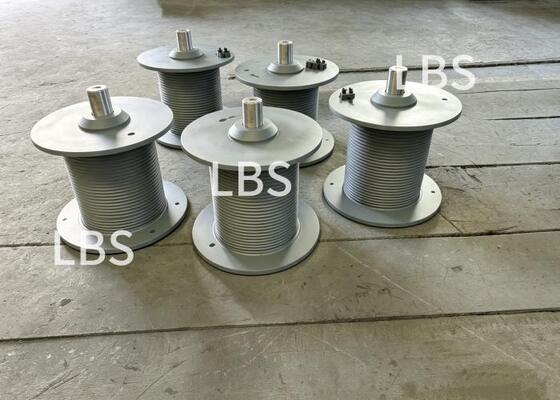

Zware Linkshandige 45° Dubbelgevouwen Lebus Lier Trommel, Q345B Zware Gelaste Trommel

1. Beschrijving

Deze lier trommel is vervaardigd uit Q345B staal, ontworpen voor Φ10,3 mm rechtsdraaiend staalkabel met 30 windingen. Het heeft een linkshandige 45° dubbelgevouwen Lebus groef. De diameter van de groefbodem is Φ246 mm en de groefsteek is 10,5 mm. Gezien vanaf de motorzijde komt een linksom draaiende trommel overeen met een hijsoperatie van de lier. Het ankerpunt van de staalkabel is aan de motorzijde geplaatst. De maximale enkeldraadse trekkracht van de trommel bereikt 2,8 ton. De effectieve groeflengte is 315 mm, de totale trommellengte 371 ± 0,5 mm. Tien M12-6H schroefgaten met een tapdiepte van 24 zijn gereserveerd op de motorflens voor motorassemblage. Precisie-bewerkte Lebus dubbelgevouwen groeven zorgen voor nette meerlaagse staalkabel oprolling, waardoor kabelspringen en wanordelijke winding wordt voorkomen. Het is een geïntegreerd kernonderdeel voor kleine en middelgrote hijslieren.

2. Parameter

3. Voordeel

Ontworpen voor compacte hijslier systemen, levert deze Q345B gelaste lier trommel betrouwbare mechanische sterkte onder frequente hijscycli. De precies bewerkte linkshandige 45° dubbelgevouwen Lebus groef maakt stabiele meerlaagse kabel oprolling mogelijk, waardoor kabelspringen, overlappen en extrusieschade effectief wordt geëlimineerd om de levensduur van de staalkabel te verlengen. De geoptimaliseerde structuur plaatst het ankerpunt van de kabel aan de motorzijde, perfect passend bij de linksom draaiende hijsrotatie. Nominaal voor een enkeldraadse belastingscapaciteit van 2,8 ton, behoudt de trommel stabiele prestaties onder herhaalde dynamische belastingen. Voorgeboorde M12 montagegaten zorgen voor een zeer nauwkeurige verbinding met de aandrijfmotor voor eenvoudige montage. De robuuste Q345B stalen constructie biedt goede lasbaarheid en structurele stijfheid om vervorming tijdens dagelijkse hijswerkzaamheden te weerstaan.

4. Toepassing

Deze dubbelgevouwen Lebus lier trommel is speciaal gebouwd voor compacte hijslieren, kleine maritieme lieren en mobiele bouwmachines waar nette meerlaagse kabel oprolling en compacte installatieafmetingen een kritieke operationele vereiste zijn. De linkshandige 45° Lebus dubbelgevouwen groef met 30 windingen maakt het bijzonder geschikt voor kleine dek lieren, waar lier systemen te maken hebben met frequente cyclische hijswerkzaamheden. In lichte maritieme uitrusting en mobiele hijsmachines zorgt de Lebus groefgeometrie voor consistente oprollingsprestaties over de volledige wikkeldiepte. Voor operators die op zoek zijn naar een geïntegreerd, zeer sterk trommellichaam dat een enkeldraadse belastingscapaciteit van 2,8 ton combineert met precisie kabelbeheer, levert deze trommel bewezen betrouwbaarheid in veeleisende lichte maritieme en mobiele industriële omgevingen.
