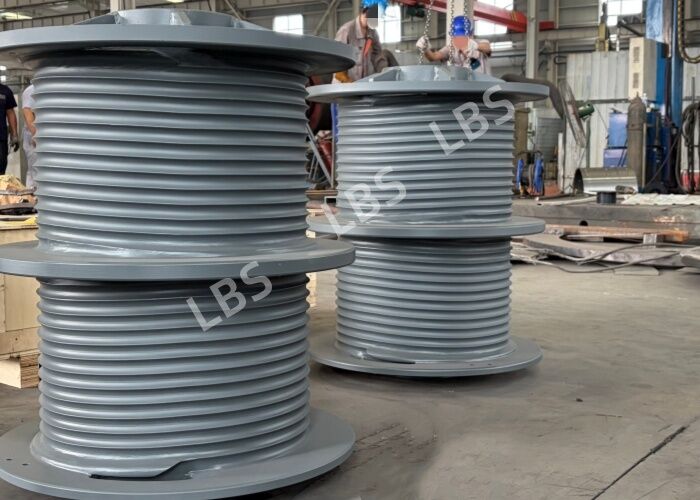

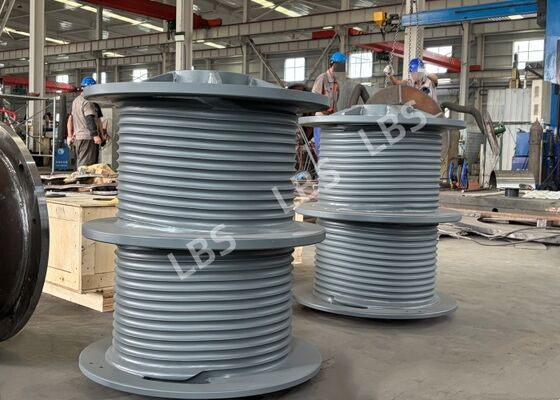

Vastgeschroefde 60° gevouwen Lebus groef dubbele trommel voor 24 mm staalkabel

1. Productbeschrijving

Dit is een Lebus groef dubbele trommel vervaardigd uit Q355D hoogwaardig laaggelegeerd staal. Het heeft een gesplitste symmetrische dubbele groefstructuur met een totale trommellengte van 900 ± 0,3 mm en een buitendiameter van Φ710. Het is uitgerust met 60° gevouwen Lebus kabelgroeven. De linker en rechter spiraalgroeven zijn volledig symmetrisch: de linker spiraal windt de kabel van links naar rechts, terwijl de rechter spiraal de kabel van rechts naar links windt. Er zijn 2 lagen met 13,5 windingen per laag en een start hoek van 0°, wat geordend bidirectioneel oprollen van staalkabel mogelijk maakt.

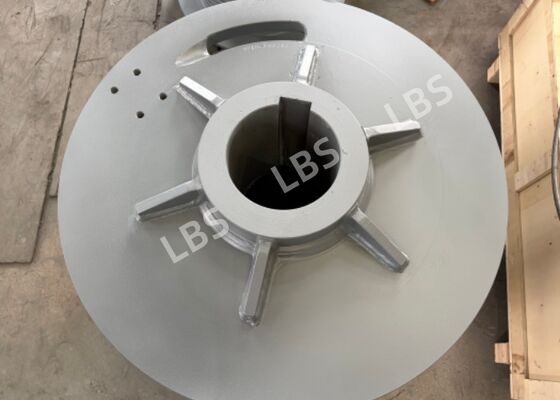

Het product heeft een gelaste montageconstructie. Voor staalplaten met een dikte ≥ 12 mm worden de groeven machinaal bewerkt volgens de lasnormen GB985-88 en GB986-88. Alle scherpe randen zijn ontbraamd en afgerond; lassen worden gereinigd van slak en glad geslepen. Precisie-bewerkte kabelgroeven zorgen voor soepel oprollen van staalkabel en verminderen de risico's op kabelverplettering, bijten en wanordelijk oprollen. Montageboutgaten zijn aangebracht op flenzen aan beide uiteinden voor directe montage op lieren en hijsapparatuur, geschikt voor hijswerkzaamheden in de offshore en bouw.

2. Productparameter

3. Productvoordeel

(1) 60° Gevouwen Lebus Kabelgroef Ontwerp: Symmetrische linker & rechter spiraalgroeven leiden tot netjes meerlaags oprollen van staalkabel, voorkomen kabelverplettering, springen en bijten, verlengen de levensduur van de staalkabel aanzienlijk en verlagen de onderhoudskosten.

(2) Hoogwaardig Materiaal: Q355D hoogwaardig laaggelegeerd staal levert uitstekende prestaties bij lage temperaturen, vermoeiingsweerstand en draagvermogen, ideaal voor zware belastingen en corrosieve maritieme omgevingen.

(3) Precisie Symmetrische Spiraalstructuur: Volledig symmetrische linker en rechter spiraal met 0° start hoek zorgt voor gesynchroniseerd en stabiel bidirectioneel kabel oprollen, gebalanceerde belasting aan beide uiteinden van de trommel en soepelere lierbediening.

(4) Volwassen Lastechnologie: Dikke platen worden gegroefd volgens nationale lasspecificaties, met geslepen lassen. Hoge lassterkte en weerstand tegen wisselende belastingen garanderen een robuuste en betrouwbare algehele structuur.

(5) Precisie Bewerking: Kritieke afmetingen worden binnen nauwe toleranties gecontroleerd. Geometrische toleranties van flenzen en de binnenboring voldoen aan de eisen, wat zorgt voor een hoge montage nauwkeurigheid en goede installatie concentriciteit om trillingen van apparatuur te verminderen.

(6) Geoptimaliseerde Oppervlakteafwerking: Ontbraamde en afgeronde scherpe randen plus gepolijste lassen elimineren spanningsconcentratie en voorkomen schade aan de staalkabel.

4. Toepassingsscenario's

Het wordt voornamelijk gebruikt in zware hijsapparatuur voor offshore engineering, waaronder offshore platformkranen, maritieme dek lieren, offshore olie & gas boorplatforms, scheepshijsapparatuur en drijvende kraanlier systemen. Het is ook toepasbaar op zware havenkranen en mijnbouwlieren.
