Op maat Q355b Materiaal Draad touw kabel lier trommel voor hefkraan met as
overzicht van de Wich-trommel
De rol van de liertrommel is voornamelijk om de snelheid en het koppel van de motor via de spindel naar de lineaire snelheid van het draadtouw eromheen over te brengen, om het voorwerp op te tillen en te laten zakken.

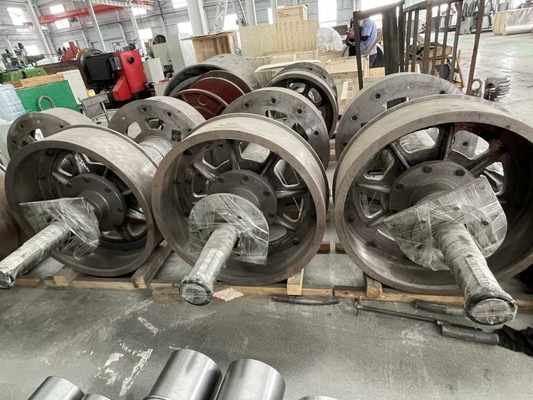

Volgens het verschillende productieproces kan de trommelstructuur van de hefmachine worden onderverdeeld in giet-lassen gemengd type (dragerwiel voor gieten, trommel voor lassen) en lastype.
Technische parameters en toepassing:
| - Nee. |
Draaddiameter ((mm): |
Rotatie richting |
Hoofdtrommel
diameter ((mm) |
Hoofddrumlengte ((mm) |
Toepassing |
| 1 |
8 10 13 |
Linkshandige.Rechtshandige |
430 |
763 |
De olierolderwinch.
Trekkwijn
torenkraan |
| 2 |
13 18 20 |
Linkshandige.Rechtshandige |
623 |
1144 |
Machinesleuf.
Liftwiel, kruipkraan |
| 3 |
22 25 26 |
Links, rechts. |
730 |
1220 |
Olie-overwerkingsplatform,
Houtwinch |
| 4 |
18 22 32 |
Linkshandige.Rechtshandige |
670 |
1240 |
Boormachines, trekkers |
| 5 |
28 32 36 40 |
Linkshandige.Rechtshandige |
560 |
630 |
Roterende boormachinewinch,
Liftapparatuur |
| 6 |
26 28 32 45 |
Linkshandige.Rechtshandige |
760 1146 |
1970 1765 |
Offshore Crane,
zeekraan,Lijstwiel
|
Drum & drumshaft:
De diameter van de trommel is niet minder dan 19 maal de diameter van het draadtouw.
De trommelwand kan bestand zijn tegen de krachtige kracht van het touw; de zijkant kan bestand zijn tegen de laterale kracht van het touw.
De afstand tussen de randplaat van de trommel en het buitenste roltouw is ten minste twee keer zo groot als de diameter van het draadtouw.
Materiaal van het product:
Legstaal, gegoten staal, aluminium, alle soorten hoogsterke staal Q345, Q420, Q460, 15CrMo, 20GrMo, 40GrMo, 42GrMo, enz.
Materiaalnormen: GB, AISI, ASME, ASTM, JIS DIN, NF, BS, EN...
Klassificatiemaatschappijen gecertificeerd: DNV, ABS, GL, LR, BV, CCS, RINA, NK, KR...
Producttoepassing:
1. kraanmachines: brughefmachine, torenkraan, brugkraan, kruipkraanwijn
2De aardolie-industrie: olieboorplatform, aardolie trekkerhef, aardolie overwerkplatform, op een aanhangwagen gemonteerde pompenwiel, houtwiel, enz.
3. Offshore Marine machinery: Offshore petroleum crane winch, Mooring winch, Traction winch, Man-riding winch, Anchor winch, Hydrologic winch
4De bouwmachines: Winkel, windwiel, windwiel
5. mijnwinch: dispatchingwinch, prop-pullingwinch, sinkingwinch, etc.
6Ingenieursmachines: Kabelwinch, torenkraan, opstapmachine, hydraulische lier
ProductenVoordeel:

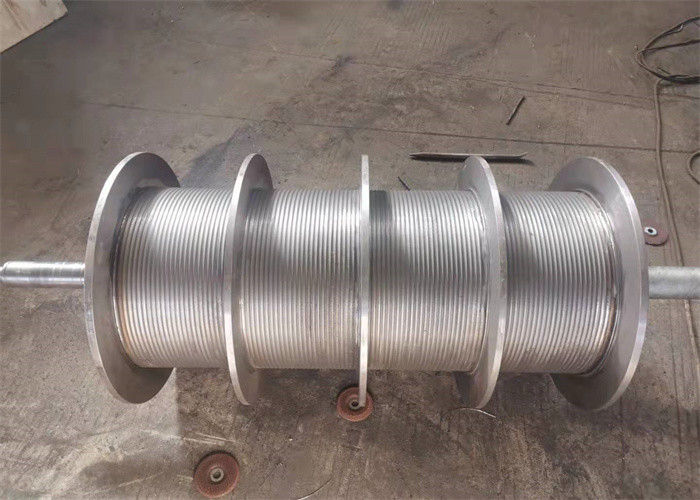

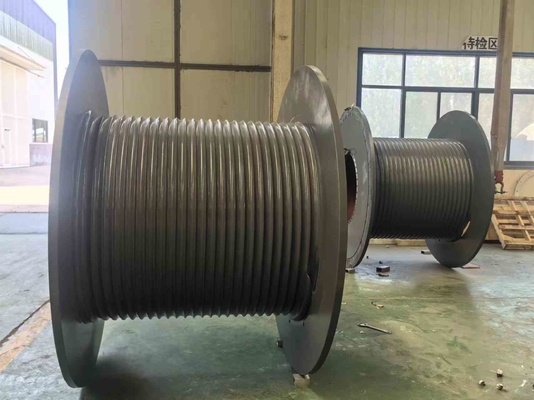

LBS gegroeveerd trommel, opgelost het probleem van draad touw spoeling.
In vergelijking met gewone draadloze groeven (smooth) trommel en spiraalvormige touw groeven trommel, LBS touw groeven heeft duidelijke voordelen in meerlaagse draad touw spoeling,LBS speciale groef systeem maakt het spoelen van draad touw glad, en de belasting van elke laag gelijkmatig verdeeld, verleng de levensduur van het touw, verminderen van de draad touw schade, verbetert de veiligheid van de werking van de apparatuur,en vermindert het probleem van mechanische apparatuur uitschakeling voor het veranderen van touw.
Bedieningsvoorwaarden van Lebus-groef
1De flenzen van de trommel moeten onder alle omstandigheden, zelfs onder belasting, loodrecht zijn op de trommelwand.
2Het touw moet tijdens het spoelen onder spanning worden gehouden zodat het touw tegen de groefwand wordt verpletterd.Het wordt in het algemeen aanbevolen dat de spanning van het touw ten minste 2% breektens of 10% werkbelasting bedraagt..
3De vloothoek moet in het algemeen nooit meer dan 1,5 graden en niet minder dan 0,25 graden bedragen.
4Wanneer het draadtouw dat uit de trommel wordt losgelaten, rond de bundel gaat, moet het middelpunt van de bundel boven het middelpunt van de trommel liggen.
5Het touw moet rond blijven, niet los, zelfs niet onder de maximale belasting.
6Het touw moet een anti-rotatie structuur hebben.
7.Pls meet de verandering van de touwdiameter onder verschillende belasting.
