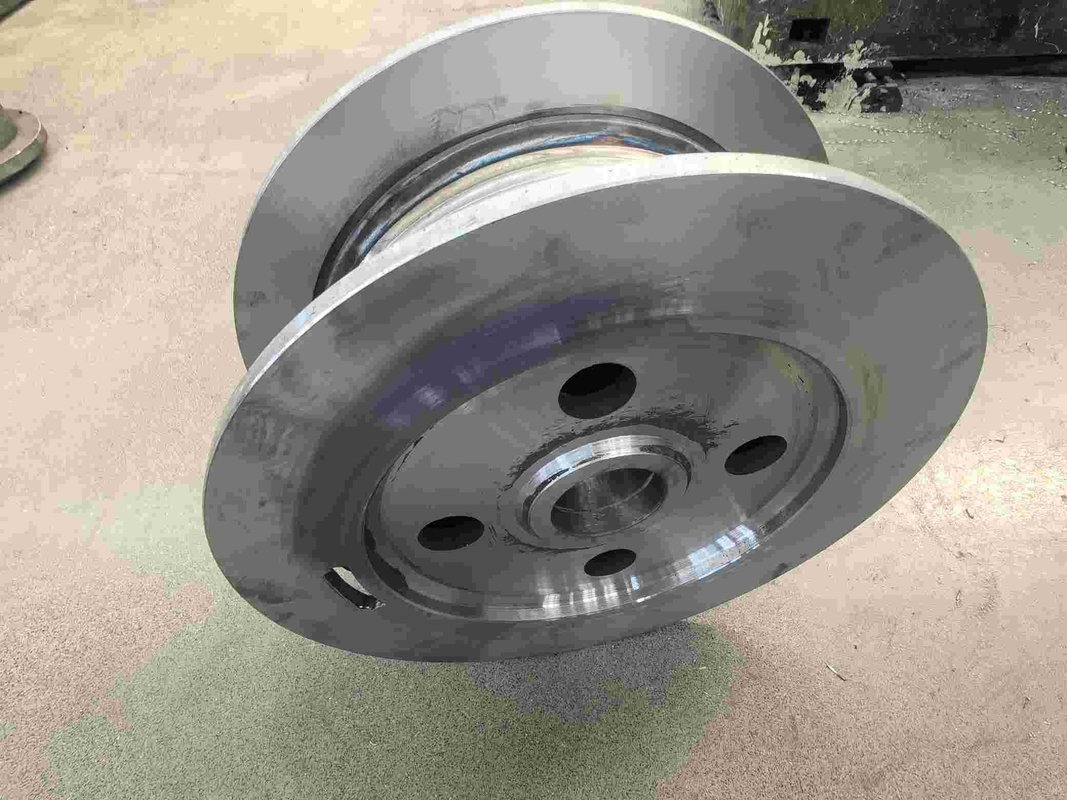

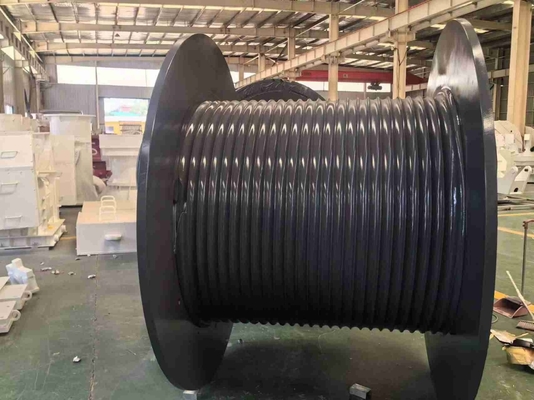

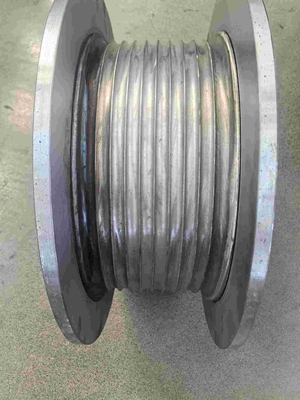

Draadtouw Lbs Groeveerd trommel voor kraan winch Kabel terugtrekkende systeem

Gelegeerd staal, gietstaal, aluminium, allerlei soorten hoogsterkte staal Q345, Q420, Q460, 15CrMo, 20GrMo, 40GrMo, 42GrMo, etc.

Materiaalspecificaties: GB, AISI, ASME, ASTM, JIS DIN, NF, BS, EN ...

Gecertificeerd door classificatiebureaus: DNV, ABS, GL, LR, BV, CCS, RINA, NK, KR ...

Nr.:	Draaddiameter(mm):	Rotatie richting	Hoofdtrommel diameter(mm)	Hoofdtrommellengte(mm)	Toepassing
1	8 10 13	Linkshandig,Rechtshandig	430	763	De olie-overhaalkraanlier, Trekkerlier Torenkraan
2	13 18 20	Linkshandig,Rechtshandig	623	1144	Technische lier, Heflier, Rupskraan
3	22 25 26	Linkshandig, Rechtshandig	730	1220	Olie-overhaalkraan, Logging Lier
4	18 22 32	Linkshandig,Rechtshandig	670	1240	Boorinstallatie Lier, drawworks
5	28 32 36 40	Linkshandig,Rechtshandig	560	630	Roterende Boorinstallatie lier, Hefmaterieel
6	26 28 32 45	Linkshandig,Rechtshandig	760 1146	1970 1765	Offshore Kraan, Maritieme kraan,Afmeerlier





1. Kraanmachines: De brughefmachine, Torenkraan, Portaal kraan, Rupskraan lier
2. De aardolie-industrie: Olieboorinstallatie, Petroleumtrekkerlier, Petroleum overhaalkraan, Aanhanger gemonteerde pompunits lier, Logging lier, etc.
3. Offshore Maritieme machines: Offshore petroleum kraanlier, Afmeerlier, Trekkerlier, Persoonslier, Ankerlier, Hydrologische      lier
4. De bouwmachines: Gebouwveegmuur lier, Wikkellift, Lier
5. Mijnbouwlier: Verzendlier, Prop-treklier, Zinklier, etc.

6. Technische machines: Kabellier, Torenkraan, Heipaalmachine, Hydraulische lier



Productvoordeel:
LBS-spoelsysteem kan de 360° continue kruiswikkeling van de kabel elimineren, zoals aangetroffen op gladde trommels.

LBS gegroefde trommel, loste het probleem van draadtouw spoelen op.

Vergeleken met gewone draadloze groef (glad) trommel en spiraalvormige touwgroeftrommel, heeft LBS touwgroef duidelijke voordelen bij het meerlaags draadtouw spoelen, LBS speciale groefsysteem maakt het spoelen van draadtouw soepel en de belasting van elke laag gelijkmatig verdeeld, verlengt de levensduur van het touw, vermindert de draadtouwschade, verbetert de veiligheid van de werking van de apparatuur en vermindert het probleem van mechanische apparatuur stilstand voor het vervangen van touw.





1. De flenzen van de trommel moeten onder alle omstandigheden loodrecht op de trommelwand staan, zelfs onder belasting.

2. Het touw moet tijdens het spoelen onder spanning worden gehouden, zodat het touw tegen de groefwand wordt gedrukt. Wanneer het spoelen niet aan deze voorwaarde kan voldoen, moet een persrol worden gebruikt. Over het algemeen wordt aanbevolen dat de spanning van het touw minimaal 2% breekspanning of 10% werklast moet zijn.

3. De hoek van de touwgeleiding mag over het algemeen nooit meer dan 1,5 graden en niet minder dan 0,25 graden bedragen.

4. Wanneer het draadtouw van de trommel komt en over de schijf gaat, moet het midden van de schijf zich boven het midden van de trommel bevinden.
5. Het touw moet rond blijven, niet los, zelfs onder maximale belasting.
6. Het touw moet een anti-rotatiestructuur hebben.
7. Meet a.u.b. de verandering van de touwdiameter onder verschillende belastingen.
