Staal Q355d 300m Kabel Winding Drum Hoofdcomponenten van Torenkraan
Product Introductie

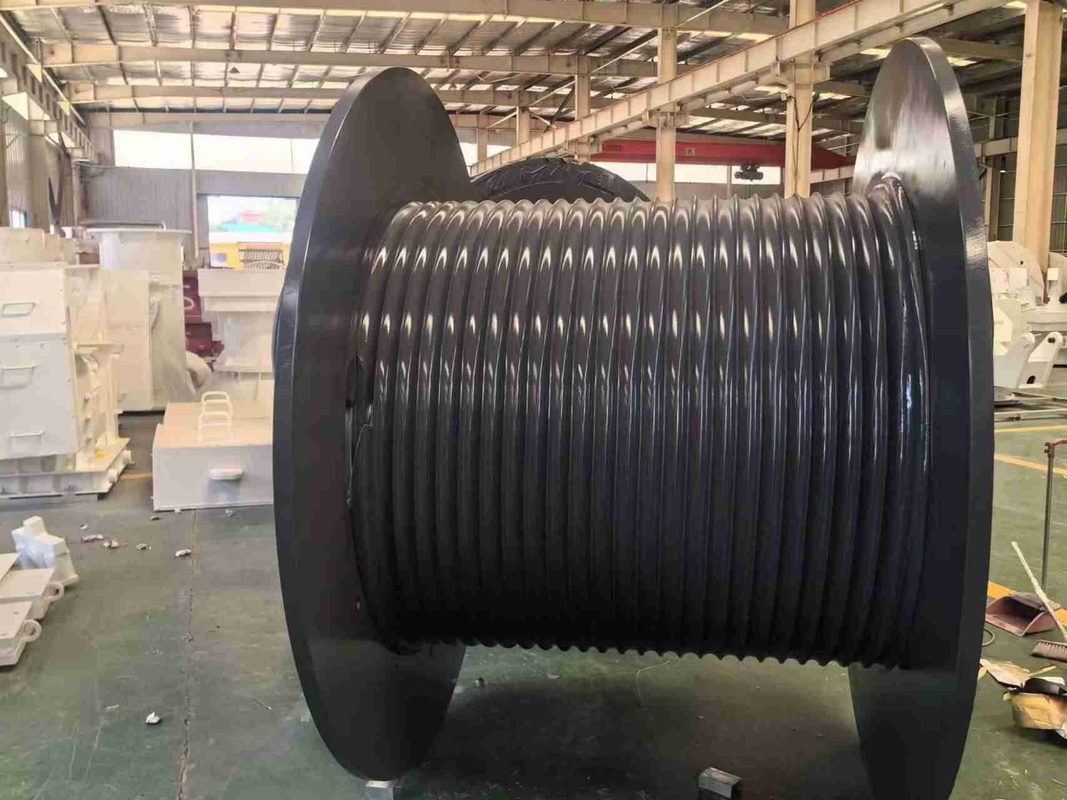

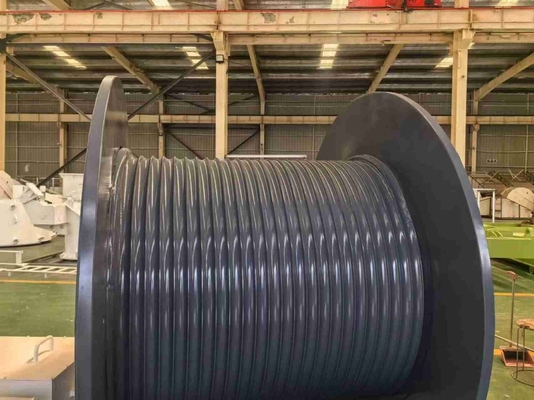

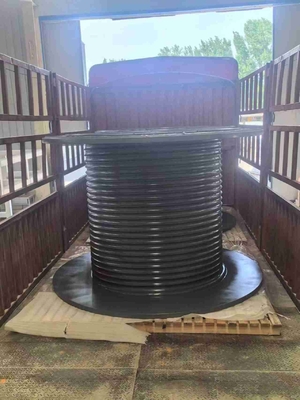

Gegroefde kabeltrommel Materiaal: Koolstofstaal, Gelegeerd staal, Roestvrij staal, Aluminium, Hoogsterkte staal, etc.
Materiaalspecificaties: GB, AISI, ASME, ASTM, JIS, DIN, ...
Omgevingstemperatuur: -40 ° C tot +45 ° C
Opslag Omgevingstemperatuur: -40 ° C tot +50 ° C
Groeftype van Trommel: Spiraalgroeven of Lebus Groeven
Draairichting van de Trommel: Links of Rechts
Verwerkingsmethode: Machinewerk
Draaddiameter: 3 MM ~ 100 MM
Verwerkingsapparatuur: CNC-bewerkingscentrum
Technische parameters en toepassing:
| Nr.: | Draaddiameter (mm): | Rotatie richting | Hoofdtrommel
diameter (mm) | Hoofdtrommellengte (mm) | Toepassing |
| 1 | 8 10 13 | Links,Rechts | 430 | 763 | De olie-overhaalkraanlier,
Trekkerlier
Torenkraan |
| 2 | 13 18 20 | Links,Rechts | 623 | 1144 | Technische lier,
Heflier, Rupskraan |
| 3 | 22 25 26 | Links, Rechts | 730 | 1220 | Olie-overhaalkraan,
Logging Lier |
| 4 | 18 22 32 | Links,Rechts | 670 | 1240 | Boorinstallatie Lier, drawworks |
| 5 | 28 32 36 40 | Links,Rechts | 560 | 630 | Roterende boorinstallatie lier,
Hefapparatuur |
| 6 | 26 28 32 45 | Links,Rechts | 760 1146 | 1970 1765 | Offshore kraan,
Maritieme kraan,Afmeerlier |
De Kenmerken van de Groeven
1. Het heeft specifieke groeven om de staalkabel netjes te wikkelen en een uniforme sterkte op elke laag te creëren.
2. De exacte krachten die de kabel op de trommel uitoefent, kunnen worden berekend.
3. Het opwikkelen staat volledig onder controle, wat voorkomt dat lagere lagen worden geplet of bekneld door bovenste lagen
4. Met de groef is de continue groef in de trommel parallel aan de flens, behalve voor twee kruispunten op elke omwenteling waar de groef een halve spoed over de trommel beweegt om een trekbeweging van de spoed te geven voor elke spoed.
Voordelen van LEBUS-groeven
Dubbele vouwkabelgroef maakt het wikkelen van de staalkabel soepel, de belasting gelijkmatig verdeeld over elke laag, de praktijk heeft bewezen dat deze technologie de levensduur van de staalkabel aanzienlijk verlengt, gegevens tonen aan dat de levensduur van de staalkabel met meer dan 500% kan worden verlengd, schade aan de staalkabel kan worden verminderd, de veiligheid kan worden verbeterd en de stilstand van mechanische apparatuur voor het vervangen van de kabel kan worden verminderd.
LBS-gegroefde trommels kunnen helpen bij het oplossen van het probleem van het opwikkelen van de staalkabel.
Vergeleken met een gewone draadloze groef (glad) trommel en een spiraalvormige kabelgroeftrommel, heeft de LBS-kabelgroef duidelijke voordelen bij het meerlagig opwikkelen van de staalkabel, het LBS-speciale groefsysteem maakt het opwikkelen van de staalkabel soepel en de belasting van elke laag gelijkmatig verdeeld, verlengt de levensduur van de kabel, vermindert de schade aan de staalkabel, verbetert de veiligheid van de werking van de apparatuur en vermindert het probleem van stilstand van mechanische apparatuur voor het vervangen van de kabel.
Producttoepassing:
1. Kraanmachines: De brughefmachine, Torenkraan, Portaal kraan, Rupskraan lier
2. De aardolie-industrie: Olieboorinstallatie, Petroleumtrekkerlier, Petroleum overhaalkraan, Op aanhanger gemonteerde pompunits lier, Logging lier, etc.
3. Offshore maritieme machines: Offshore petroleumkraanlier, Afmeerlier, Tractielier, Man-riding lier, Ankerlier, Hydrologische lier
4. De bouwmachines: Gebouwveegmuur lier, Wikkellift, Lier
5. Mijnbouwlier: Verzendlier, Prop-treklier, Zinklier, etc.
6. Technische machines: Kabel lier, Torenkraan, Heipaalmachine, Hydraulische lier
Product voordeel:
LBS-gegroefde trommel, loste het probleem van het opwikkelen van de staalkabel op.
Vergeleken met een gewone draadloze groef (glad) trommel en een spiraalvormige kabelgroeftrommel, heeft de LBS-kabelgroef duidelijke voordelen bij het meerlagig opwikkelen van de staalkabel, het LBS-speciale groefsysteem maakt het opwikkelen van de staalkabel soepel en de belasting van elke laag gelijkmatig verdeeld, verlengt de levensduur van de kabel, vermindert de schade aan de staalkabel, verbetert de veiligheid van de werking van de apparatuur en vermindert het probleem van stilstand van mechanische apparatuur voor het vervangen van de kabel.
Servicevoorwaarden van Lebus-groef
1. De flenzen van de trommel moeten onder alle omstandigheden loodrecht op de trommelwand staan, zelfs onder belasting.
2. De kabel moet tijdens het opwikkelen onder spanning worden gehouden, zodat de kabel tegen de groefwand wordt gedrukt. Wanneer het opwikkelen niet aan deze voorwaarde kan voldoen, moet een persrol worden gebruikt. Over het algemeen wordt aanbevolen dat de spanning van de kabel ten minste 2% van de breekspanning of 10% van de werklast moet zijn.
3. Het bereik van de hoek van de kabel moet over het algemeen nooit meer dan 1,5 graden en niet minder dan 0,25 graden zijn.
4. Wanneer de staalkabel van de trommel wordt losgelaten en om de schijf gaat, moet het midden van de schijf zich boven het midden van de trommel bevinden.
5. De kabel moet rond blijven, niet los, zelfs niet onder de maximale belasting.
6. De kabel moet een anti-rotatiestructuur hebben.
7. Meet de verandering van de kabeldiameter onder verschillende belastingen.
